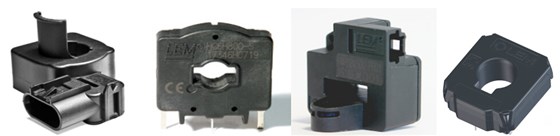

开环霍尔电流传感器原理及应用

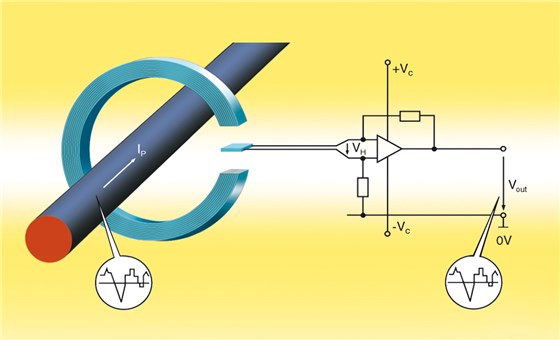

开环式霍尔电流传感器由磁芯、霍尔元件和放大电路构成。磁芯有一开口气隙，霍尔元件放置于气隙处。当原边导体流过电流Ip时，在导体周围产生磁场强度与电流大小成正比的磁力线，磁芯将磁力线集聚至气隙处，根据霍尔效应原理，在霍尔元件平面的法线方向上施加磁场强度为B的磁场，那么在垂直于电流和磁场方向(即霍尔输出端之间)，将产生一个电势VH，称其为霍尔电势，其大小正比于控制电流I。因此霍尔元件会输出一个与气隙处磁感应强度成正比的感应电动势VH，再经放大电路将其放大输出Vout，通过数模转换测得电压大小，再通过换算即可得出Ip数值。

在新能源汽车领域应用：动力电池管理、电机驱动控制器等。
