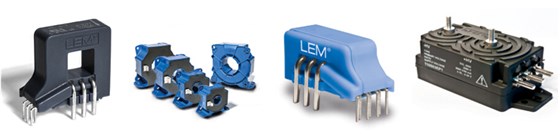

闭环霍尔电流传感器原理及应用

闭环霍尔电流传感器由磁芯、霍尔元件、放大电路与副边补偿线圈组成，它的工作原理是基于磁平衡式霍尔原理，即闭环原理，当原边电流Ip产生的磁通通过高品质磁芯集中在磁路中，在导体周围产生磁场强度与电流大小成正比的磁力线，磁芯将磁力线集聚至气隙处，根据霍尔效应原理，在霍尔元件平面的法线方向上施加磁场强度为B的磁场，那么在垂直于电流和磁场方向(即霍尔输出端之间)，将产生一个电势VH，称其为霍尔电势，其大小正比于控制电流I。因此霍尔元件会输出一个与气隙处磁感应强度成正比的感应电动势VH，通过电路处理，在磁芯上的副边补偿线圈输出反向的补偿电流，用于抵消原边Ip产生的磁通，使得气隙中磁通始终保持为零。根据此原理，传感器的输出端能够输出精确反映原边电流的电流变化。

应用领域：工业控制，太阳能，储能设备等。
