开环霍尔电流传感器原理及应用

文章出处:   责任编辑:   发布时间:2016-08-21 15:41:22    点击数:-   【

开环霍尔电流传感器原理及应用1

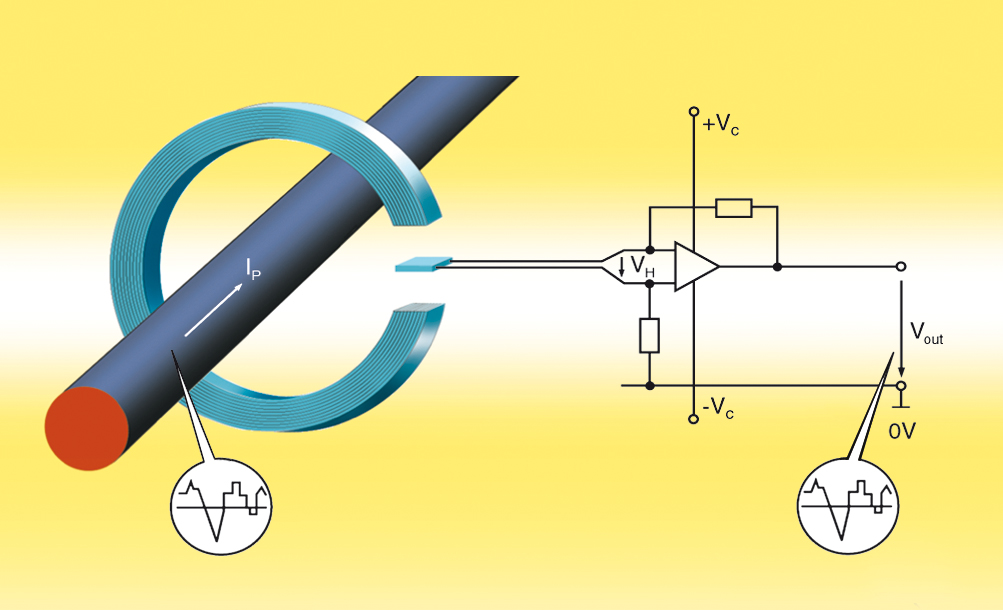

开环式霍尔电流传感器由磁芯、霍尔元件和放大电路构成。磁芯有一开口气隙,霍尔元件放置于气隙处。当原边导体流过电流Ip时,在导体周围产生磁场强度与电流大小成正比的磁力线,磁芯将磁力线集聚至气隙处,根据霍尔效应原理,在霍尔元件平面的法线方向上施加磁场强度为B的磁场,那么在垂直于电流和磁场方向(即霍尔输出端之间),将产生一个电势VH,称其为霍尔电势,其大小正比于控制电流I。因此霍尔元件会输出一个与气隙处磁感应强度成正比的感应电动势VH,再经放大电路将其放大输出Vout,通过数模转换测得电压大小,再通过换算即可得出Ip数值。

在新能源汽车领域应用:动力电池管理电机驱动控制器等。

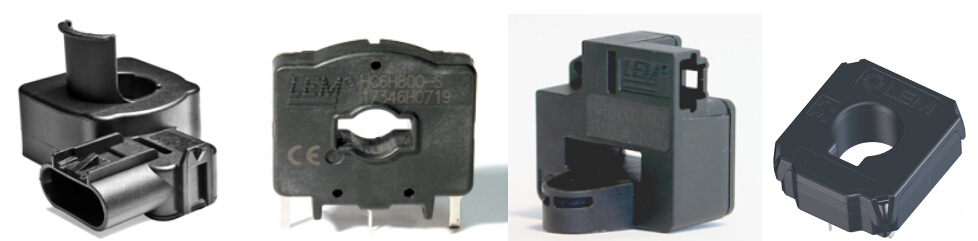

开环霍尔电流传感器原理及应用2
