闭环霍尔电流传感器原理及应用

文章出处:   责任编辑:   发布时间:2016-08-21 15:38:47    点击数:-   【

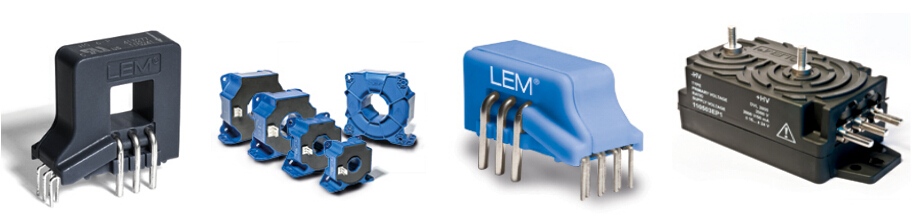

闭环霍尔电流传感器原理及应用1

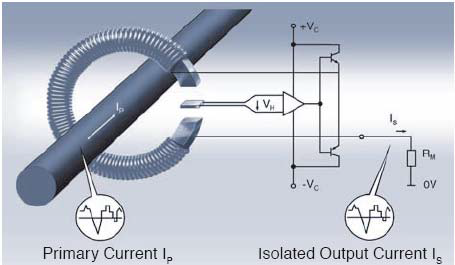

闭环霍尔电流传感器由磁芯、霍尔元件、放大电路与副边补偿线圈组成,它的工作原理是基于磁平衡式霍尔原理,即闭环原理,当原边电流Ip产生的磁通通过高品质磁芯集中在磁路中,在导体周围产生磁场强度与电流大小成正比的磁力线,磁芯将磁力线集聚至气隙处,根据霍尔效应原理,在霍尔元件平面的法线方向上施加磁场强度为B的磁场,那么在垂直于电流和磁场方向(即霍尔输出端之间),将产生一个电势VH,称其为霍尔电势,其大小正比于控制电流I。因此霍尔元件会输出一个与气隙处磁感应强度成正比的感应电动势VH,通过电路处理,在磁芯上的副边补偿线圈输出反向的补偿电流,用于抵消原边Ip产生的磁通,使得气隙中磁通始终保持为零。根据此原理,传感器的输出端能够输出精确反映原边电流的电流变化。

应用领域:工业控制,太阳能,储能设备等。

闭环霍尔电流传感器原理及应用2
